V-образный шаровой кран
V-образный шаровой кран представляет собой высокопроизводительную регулирующую арматуру, созданную на основе революционной оптимизации стандартного шарового крана. Его ключевая особенность заключается в наличии на шаре точно спрофилированного V-образного выреза вместо стандартного круглого отверстия.
Описание
маркер
Описание продукта

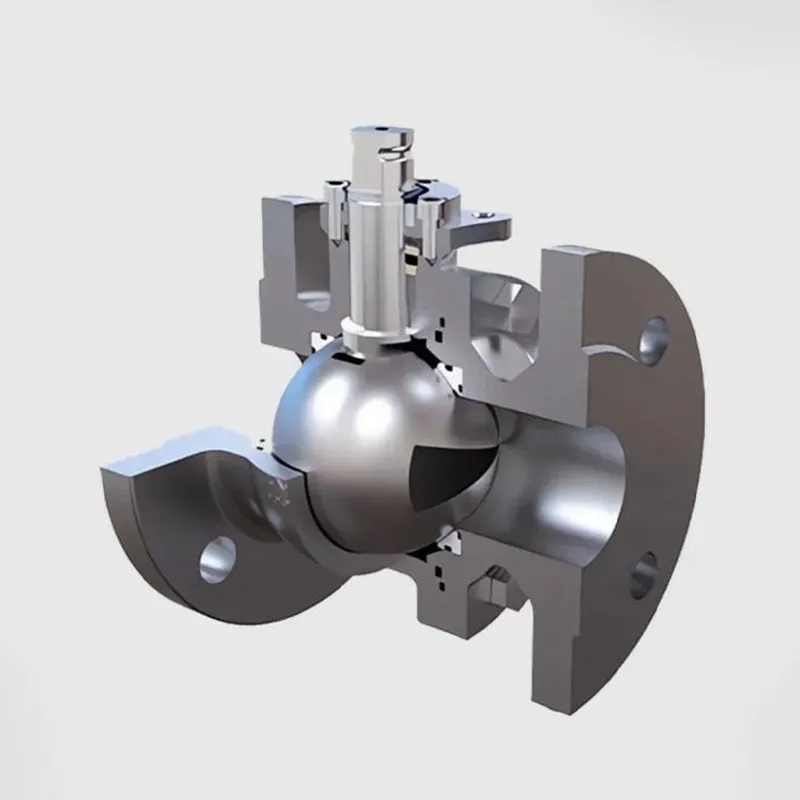

V-образный шаровой кран представляет собой высокопроизводительную регулирующую арматуру, созданную на основе революционной оптимизации стандартного шарового крана. Его ключевая особенность заключается в наличии на шаре точно спрофилированного V-образного выреза вместо стандартного круглого отверстия. Это, казалось бы, простое изменение геометрии наделяет его уникальными преимуществами, значительно превосходящими традиционные шаровые краны и многие другие виды регулирующей арматуры, особенно в области точного контроля, перерезания потока и работы со сложными средами.
Во-первых, исключительная точность регулирования и равнопроцентная пропускная характеристика. Это ключевое и наиболее яркое преимущество V-образного шарового крана. Площадь проходного сечения, образуемая V-образным вырезом и седлом, изменяется по закону, близкому к равнопроцентному, в процессе поворота шара (обычно от 0° до 90°). Это означает, что при малых углах открытия изменение расхода незначительно, что облегчает тонкую настройку; при больших углах открытия расход изменяется быстро, обеспечивая высокую чувствительность. Такая идеальная внутренняя пропускная характеристика позволяет крану эффективно компенсировать нелинейные потери давления в технологической системе, обеспечивая точное, стабильное и высоковоспроизводимое регулирование расхода во всем диапазоне открытия. Это особенно ценно в приложениях, требующих высокой точности контроля, таких как дозирование химических реагентов, регулирование концентрации бумажной массы и т.д.
Во-вторых, высокая режущая способность и превосходные характеристики управления. Острая кромка V-образного выреза во время закрытия крана действует подобно лезвию, эффективно перерезая среды, содержащие волокна, частицы, пульпу или вязкие компоненты, предотвращая наматывание или засорение и обеспечивая плотное закрытие крана. Одновременно такая конструкция обеспечивает прохождение через кран эксцентричного, нецилиндрического потока, что сохраняет подвижность среды даже при малых степенях открытия, эффективно избегая проблем с эрозией уплотнительных поверхностей и вибрацией, характерных для обычных шаровых кранов при дросселировании на малых углах, тем самым продлевая срок службы арматуры.
В-третьих, высокая пропускная способность и надежное запорное уплотнение. В полностью открытом положении проходное сечение V-образного шарового крана практически равно диаметру трубопровода, сохраняя присущее шаровым кранам преимущество низкого гидравлического сопротивления и высокой пропускной способности. В закрытом положении шар с V-образным вырезом образует линейный контакт с металлическим седлом или седлом из армированного PTFE, формируя клиновое уплотнение. В момент контакта уплотнительных поверхностей создается чрезвычайно высокое удельное давление уплотнения, позволяющее достичь герметичности класса «пузырек». Некоторые конструкции используют металлическое уплотнение «металл-по-металлу», обеспечивающее лучшие показатели термостойкости и устойчивости к высоким давлениям.
В-четвертых, широкая адаптируемость к средам и конструкция, устойчивая к засорению. V-образный шаровой кран идеально подходит для работы со средами, содержащими взвешенные частицы, волокна, пульпу, бумажную массу и вязкие жидкости. Его проточная часть гладкая, лишена застойных зон, а V-образная конструкция направляет и разрывает среду, что затрудняет засорение. В сочетании с различными материалами седел и шара кран может широко применяться в горнодобывающей, целлюлозно-бумажной промышленности, очистке сточных вод, пищевой и химической отраслях для работы в сложных условиях регулирования и отсечения.
Резюмируя, преимущество V-образного шарового крана заключается в объединении в одном устройстве «точного регулирования» и «прочности и долговечности». Это не просто шаровой кран, а «многофункциональный управляющий терминал», сочетающий превосходные регулирующие характеристики с высокой запирающей способностью. Благодаря уникальной V-образной геометрии он решает проблемы, присущие традиционной регулирующей арматуре (склонность к засорению, низкая эрозионная стойкость) и традиционным шаровым кранам (неудовлетворительные регулирующие характеристики). В автоматизированных процессах, требующих одновременно точного контроля расхода, надежного перекрытия и способности работать со сложными средами, V-образный шаровой кран является неоспоримым высокопроизводительным решением, заслуженно считаясь «прецизионным скальпелем» в мире промышленного контроля.
