В условиях современной промышленной инфраструктуры, где надежность гидравлических и пневматических систем становится вопросом не просто экономической эффективности, а безопасности производства, выбор запорно-регулирующей арматуры выходит на первый план. Особенно это актуально для секторов добычи нефти и газа, энергетики и химической промышленности России, где оборудование эксплуатируется в экстремальных климатических зонах — от арктических широт Ямала до жарких пустынь Астраханской области. Ключевым элементом защиты трубопроводов от обратного потока среды, способного вызвать гидроудары и разрушение насосного оборудования, является обратный клапан фланцевый высокого давления. Прогнозы на 2026 год указывают на существенную трансформацию рынка: изменение логистических цепочек, ужесточение требований ГОСТ и переход на новые марки сталей диктуют необходимость глубокого анализа перед покупкой. В этом материале мы разберем технические нюансы, ценовую динамику и критерии выбора, опираясь на данные отраслевых отчетов и реальный опыт эксплуатации.
«Надежность системы определяется надежностью самого слабого звена. В магистралях высокого давления этим звеном часто становится обратный клапан, выбранный исключительно по цене, а не по соответствию реальным рабочим параметрам», — отмечают ведущие инженеры проектных институтов РФ.
Технологический ландшафт 2026 года: эволюция стандартов и материалов
Рынок промышленной арматуры в России переживает период фундаментальной перестройки. Если еще пять лет назад доминирующим фактором при выборе был бренд европейского производителя, то к 2026 году вектор сместился в сторону технологического суверенитета и адаптации под локальные условия эксплуатации. Обратный клапан фланцевый высокого давления сегодня — это высокотехнологичное изделие, в котором критически важны не только геометрические параметры, но и металлургические свойства сплавов.
Основной тренд ближайших лет — внедрение сталей с повышенной хладостойкостью. Традиционные марки углеродистой стали (например, 20Л или 25Л) постепенно уступают место низколегированным сплавам, способным сохранять ударную вязкость при температурах до -60°C и ниже. Это обусловлено расширением географии добычи углеводородов в Арктической зоне, где стандартные решения дают трещины при резких перепадах температур. Производители вынуждены пересматривать технологии литья и термообработки, чтобы соответствовать обновленным версиям ГОСТ Р 53402 и ГОСТ 33259, которые становятся все более жесткими в части контроля дефектов литья и сварных швов.
Еще одним важным аспектом является антикоррозионная стойкость. В средах с высоким содержанием сероводорода и углекислого газа, характерных для многих месторождений Западной Сибири, обычные покрытия не справляются. Современные модели оснащаются внутренними наплавками из нержавеющих сталей (12Х18Н10Т, 08Х18Н10Т) или твердыми сплавами типа Стеллит, что значительно увеличивает ресурс работы без обслуживания. При этом конструкция уплотнительных поверхностей претерпевает изменения: вместо классических металлических уплотнений все чаще применяются композитные материалы, обеспечивающие герметичность класса «А» даже после тысяч циклов открытия-закрытия.
| Параметр | Традиционное исполнение (до 2024 г.) | Перспективное исполнение (прогноз 2026 г.) |
| :— | :— | :— |
| **Материал корпуса** | Сталь 20Л, 25Л | Сталь 20ГЛФ, 12Х1МФЛ (улучшенная хладостойкость) |
| **Уплотнение затвора** | Металл-по-металлу | Металл-по-металлу с наплавкой твердых сплавов или полимерные вставки |
| **Рабочая температура** | от -40°C до +425°C | от -60°C до +550°C |
| **Класс герметичности** | B, C (по ГОСТ 9544) | A, B (повышенные требования) |
| **Средний ресурс** | 5-7 лет | 10-12 лет при соблюдении регламента |
| **Локализация производства** | Частичная (импорт узлов) | Полная (от сырья до финишной обработки) |
Важно отметить, что переход на новые материалы неизбежно влияет на стоимость конечного продукта. Однако, если рассматривать полную стоимость владения (TCO), включающую затраты на ремонт, простои и замену, то инвестиции в более совершенные модели оказываются экономически оправданными уже на третьем году эксплуатации. Инженеры все чаще отказываются от принципа «минимальной достаточности» при проектировании, закладывая запас прочности, который окупается в аварийных ситуациях. Именно такой подход демонстрируют предприятия с долгой историей, такие как ООО «Завод Шанхай Лянгун Трубопроводная Арматура». Основанный в 1946 году, завод прошел путь от производства базовых компонентов до создания комплексных решений для промышленных трубопроводных систем. Сегодня компания специализируется не только на выпуске широкой гаммы насосного оборудования (от вертикальных многоступенчатых насосов SQDLSQDLF до питательных агрегатов для котлов DG), но и на производстве высоконадежной запорной арматуры, включая концентрические и трехэксцентриковые дисковые клапаны, а также обратные клапаны, адаптированные для работы в химической, горнодобывающей отраслях и системах теплоснабжения. Опыт десятилетий позволяет таким производителям предлагать продукцию, удовлетворяющую самым строгим требованиям по температуре, давлению и износостойкости, что особенно важно в контексте современных вызовов.
Конструктивные особенности и принципы работы в системах высокого давления

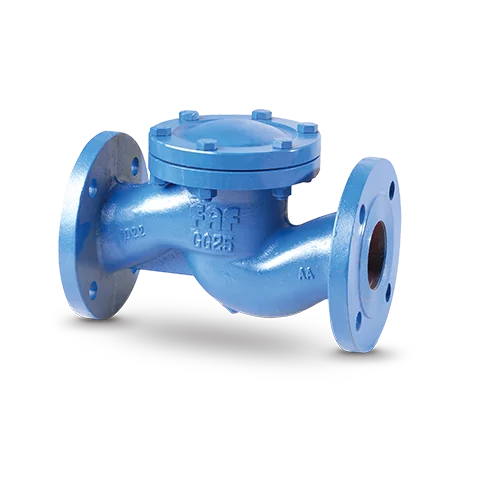

Понимание внутренней механики устройства необходимо для грамотного подбора. Обратный клапан фланцевый высокого давления работает по принципу пропускания потока среды только в одном направлении. При изменении направления потока запирающий элемент автоматически перекрывает проходное сечение, предотвращая обратный ток. В системах высокого давления (от 10 МПа и выше) динамика этого процесса имеет критическое значение.
Основными типами конструкций, применяемыми в российской промышленности, являются подъемные, поворотные (дисковые) и шаровые клапаны. Каждый из них имеет свои особенности применения:
- Подъемные клапаны: Запирающим элементом здесь служит золотник, движущийся вертикально вдоль оси потока. Под действием давления среды золотник поднимается, открывая проход. При падении давления или возникновении обратного потока золотник под собственным весом и давлением обратной среды опускается на седло. Главное преимущество — высокая герметичность и возможность установки преимущественно на горизонтальных участках трубопроводов. Недостатком является повышенное гидравлическое сопротивление и чувствительность к загрязнениям среды.
- Поворотные (захлопки): Затвор выполнен в виде диска, закрепленного на оси выше центра проходного отверстия. Поток среды отклоняет диск, открывая проход. Такие конструкции отличаются низким гидравлическим сопротивлением и компактностью. Они идеально подходят для больших диаметров трубопроводов. Однако при резкой остановке потока возможен эффект «гидравлического удара», когда диск захлопывается слишком быстро. Для борьбы с этим явлением современные модели оснащаются демпферами или выполняются в двухдисковом исполнении.
- Шаровые клапаны: В качестве запирающего элемента используется шар. Они обеспечивают отличную герметичность и могут работать в различных пространственных положениях, хотя предпочтительна вертикальная установка потоком снизу вверх. Часто применяются в небольших диаметрах и высоких давлениях.
Особое внимание в 2026 году уделяется проблеме гидроудара. В высоконапорных системах кинетическая энергия движущейся жидкости колоссальна. Резкое закрытие клапана может привести к скачку давления, многократно превышающему рабочее, что чревато разрывом труб и авариями. Поэтому при выборе модели необходимо обращать внимание на время закрытия. Безударные обратные клапаны, оснащенные пружинными механизмами или гидравлическими демпферами, становятся стандартом де-факто для ответственных узлов. Они обеспечивают плавное закрытие затвора по мере снижения скорости потока, минимизируя ударные нагрузки на корпус и фланцевые соединения.
«Гидроудар — это не теоретическая угроза, а ежедневная реальность эксплуатационников. Выбор клапана с неправильной характеристикой закрытия может стоить предприятию миллионов рублей ущерба за считанные секунды», — предупреждают специалисты сервисных центров.
Фланцевое соединение, являющееся стандартом для высокого давления, также претерпевает изменения. Классы давления PN40, PN63, PN100 и выше требуют идеальной геометрии уплотнительных поверхностей фланцев. Любые перекосы при монтаже недопустимы. Современные клапаны часто имеют усиленные фланцы с увеличенным количеством крепежных отверстий для обеспечения равномерного распределения усилий затяжки болтов. Материалы прокладок также подбираются индивидуально: паронит, графитовые уплотнения или спирально-навитые прокладки (СНП) в зависимости от температуры и агрессивности среды.
Ценовая конъюнктура рынка РФ: прогноз на 2026 год и факторы формирования стоимости
Анализ ценовой политики производителей и дистрибьюторов показывает, что стоимость обратного клапана фланцевого высокого давления к 2026 году будет формироваться под влиянием комплекса факторов, далеких от простой инфляции. Ожидается дифференциация цен в зависимости от степени локализации производства и используемых технологий.
Базовый сегмент рынка, представленный изделиями из углеродистой стали стандартного исполнения (DN50-DN150, PN40-PN63), продемонстрирует умеренный рост цен в пределах 10-15% в годовом выражении. Это связано с увеличением затрат на энергоносители и логистику внутри страны. Средняя цена на такую арматуру от российских заводов в начале 2026 года прогнозируется в диапазоне от 25 000 до 60 000 рублей в зависимости от диаметра и комплектации.
Сегмент специализированных решений (криогенное исполнение, кислотостойкие стали, классы давления свыше PN100) покажет более значительный рост — до 20-25%. Это обусловлено сложностью металлургического передела, необходимостью использования импортных аналогов легирующих элементов (которые теперь завозятся по новым схемам) и высокой трудоемкостью контроля качества. Стоимость крупных узлов (DN300 и выше) может достигать нескольких сотен тысяч рублей за единицу.
| Фактор влияния | Характер воздействия на цену | Прогноз значимости в 2026 г. |
| :— | :— | :— |
| **Стоимость металлопроката** | Прямая корреляция: рост цен на сталь ведет к удорожанию изделия | Высокая |
| **Энергоемкость производства** | Литье и термообработка требуют больших затрат энергии | Средняя |
| **Логистика комплектующих** | Усложнение цепочек поставок подшипников, пружин, уплотнений | Высокая |
| **Сертификация и контроль** | Ужесточение требований Ростехнадзора увеличивает затраты на тесты | Растущая |
| **Курс валют** | Влияет на стоимость импортного сырья и оборудования для производства | Средняя (сглаживается локализацией) |
Важно отметить, что демпинг на рынке промышленной арматуры практически исчез. Покупатели научились отличать качественную продукцию от кустарной. Дешевые клапаны неизвестного происхождения, часто не проходящие полноценную дефектоскопию, теряют популярность среди крупных заказчиков (Газпром, Роснефть, Транснефть), так как риски аварий перевешивают экономию при закупке. Тендерная документация теперь включает жесткие требования к наличию собственных литейных мощностей у производителя и сертификатов системы менеджмента качества ISO 9001.
При планировании бюджета на 2026 год рекомендуется закладывать стоимость арматуры с учетом возможного удорожания логистики в отдаленные регионы. Доставка тяжеловесных конструкций в районы Крайнего Севера может составлять до 30-40% от стоимости самого изделия. Поэтому наличие складских запасов у производителя вблизи точек потребления становится конкурентным преимуществом, которое иногда позволяет нивелировать разницу в отпускной цене.
Критерии выбора: как не ошибиться при заказе у производителя
Выбор обратного клапана фланцевого высокого давления — это инженерная задача, требующая комплексного подхода. Ошибка на этапе спецификации может привести к невозможности монтажа, быстрому выходу из строя или нарушению технологического регламента. Вот ключевые параметры, на которые необходимо обратить внимание при формировании заказа:
- Рабочая среда и ее характеристики: Не достаточно указать просто «вода» или «нефть». Необходимо предоставить данные о химическом составе, наличии абразивных частиц, вязкости, температуре в рабочем режиме и при пуске/остановке. Агрессивные примеси диктуют выбор материала проточной части.
- Параметры давления и расхода: Номинальное давление (PN) должно выбираться с запасом относительно максимального рабочего давления в системе. Также важен расчет пропускной способности (Kv), чтобы избежать чрезмерных потерь напора. Завышенное сопротивление клапана может потребовать увеличения мощности насосов.
- Условия монтажа: Ориентация в пространстве (горизонтально, вертикально, под углом) напрямую влияет на выбор типа клапана (подъемный, поворотный, пружинный). Также необходимо учитывать доступность для обслуживания и ревизии.
- Климатическое исполнение: Для России это критический параметр. Обозначения У1, ХЛ1, ХЛ2 по ГОСТ 15150 определяют диапазон рабочих температур и требования к защитным покрытиям. Установка клапана исполнения «У» (умеренный климат) в Якутии приведет к хрупкому разрушению корпуса при первом же морозе.
- Требования к герметичности: Класс герметичности (А, В, С…) должен соответствовать нормам технологического процесса. Для токсичных или дорогих сред требуется класс «А», что подразумевает использование специальных уплотнений и высокую точность обработки седел.
При работе с производителем важно запрашивать не только паспорт изделия, но и протоколы заводских испытаний. Серьезные заводы проводят гидравлические испытания каждого клапана на прочность и герметичность, а также ультразвуковой контроль сварных швов и литых деталей. Наличие маркировки клеймом ОТК и индивидуального номера на корпусе обязательно.
«Никогда не соглашайтесь на покупку “аналога” без детального сравнения чертежей и материалов. В высоком давлении разница в толщине стенки или марке стали в несколько процентов может стать фатальной», — советуют главные механики нефтеперерабатывающих заводов.
Также стоит обратить внимание на межремонтный интервал. Качественный клапан должен работать без вскрытия и замены уплотнений минимум 2-3 года в непрерывном режиме. Если производитель гарантирует меньший срок, это повод усомниться в качестве сборки или материалов. Компании с устоявшейся репутацией, такие как упомянутый ранее завод «Шанхай Лянгун», делают ставку именно на долговечность своих решений, предлагая надежное насосно-клапанное оснащение для систем водоснабжения, отопления и транспортировки нейтральных сред, что подтверждается их широким применением в различных отраслях промышленности.
Региональная специфика эксплуатации и логистика в России
Россия — страна с уникальными вызовами для промышленного оборудования. Эксплуатация обратных клапанов фланцевого высокого давления здесь имеет свою ярко выраженную специфику.
Во-первых, это температурный режим. Зимой в многих регионах температуры опускаются ниже -50°C. Металл становится хрупким, смазка загустевает, а уплотнения теряют эластичность. Производители, работающие на российский рынок, обязаны применять специальные морозостойкие смазки для подвижных частей и использовать материалы с гарантированной ударной вязкостью KCU при низких температурах. Фланцевые соединения требуют особого внимания: при охлаждении происходит сжатие металла, что может ослабить затяжку болтов и привести к утечкам. Рекомендуется использование тарельчатых пружинных шайб (тарелок Белвилля) под гайками для компенсации температурных деформаций.
Во-вторых, логистика. Доставка крупногабаритного оборудования в удаленные районы часто осуществляется в межсезонье или зимой по зимникам. Упаковка должна выдерживать многократные перегрузки, влажность и перепады температур. Деревянная обрешетка и консервация по ГОСТ 9.014 являются обязательными. Многие производители создают региональные склады в Тюмени, Красноярске или Хабаровске, чтобы сократить сроки поставки до 3-5 дней, что критически важно при аварийных ремонтах.
В-третьих, кадровый вопрос. Монтаж и обслуживание высоконапорной арматуры требуют высокой квалификации персонала. Ошибки при затяжке фланцев (неравномерность, перетяжка) являются одной из главных причин аварий на местах. Ведущие производители предлагают услуги шеф-монтажа и обучения персонала заказчика, что становится весомым аргументом при выборе поставщика.
Отдельно стоит упомянуть цифровизацию. В рамках концепции «Индустрия 4.0» появляются клапаны с возможностью удаленного мониторинга положения затвора и диагностики состояния. Хотя в массовом сегменте высокого давления это пока редкость, тенденция к оснащению арматуры датчиками положения и интеллектуальными приводами набирает обороты, позволяя интегрировать их в общие системы АСУ ТП предприятий.
Часто задаваемые вопросы (FAQ)
Какой срок службы у обратного клапана высокого давления в реальных условиях?
При соблюдении регламента эксплуатации, правильном подборе материалов под среду и отсутствии гидравлических ударов, средний срок службы качественного российского клапана составляет 10-12 лет. До первого капитального ремонта (замена уплотнений, пружин) интервал обычно составляет 3-5 лет. В агрессивных средах этот срок может сокращаться, поэтому необходим регулярный мониторинг.
Можно ли устанавливать поворотный обратный клапан на вертикальном участке трубопровода?
Классические поворотные клапаны (захлопки) предназначены преимущественно для горизонтальных участков, так как диск должен возвращаться в закрытое положение под действием силы тяжести. На вертикальных участках поток должен идти строго снизу вверх, и даже в этом случае предпочтительнее использовать подъемные или специальные пружинные обратные клапаны, которые не зависят от гравитации для закрытия.
Как часто нужно проводить испытания обратных клапанов?
Согласно правилам промышленной безопасности и рекомендациям заводов-изготовителей, визуальный осмотр проводится ежегодно. Полная проверка с разборкой, дефектоскопией и гидравлическими испытаниями выполняется во время плановых остановок производства, но не реже одного раза в 3-4 года. Внеочередная проверка обязательна после любого случая гидроудара или аварийной ситуации.
В чем разница между классами герметичности А и В?
Класс герметичности определяет допустимую величину утечки через закрытый затвор. Класс «А» предполагает полную герметичность (утечки недопустимы), что достигается за счет применения мягких уплотнений или прецизионной притирки металлов. Класс «В» допускает минимальные утечки (капельные), что приемлемо для многих технических сред, но неприемлемо для токсичных газов или дорогих продуктов. Выбор класса зависит от требований технологического процесса.
Заключение
Рынок запорной арматуры России в преддверии 2026 года демонстрирует зрелость и ориентацию на качество. Обратный клапан фланцевый высокого давления перестал быть просто расходным материалом; это стратегический компонент, определяющий безопасность и эффективность всего производственного цикла. Успешный выбор оборудования требует глубокого понимания технических нюансов, учета климатических особенностей и партнерских отношений с проверенными производителями, готовыми подтвердить качество документально и фактически. Инвестиции в надежную арматуру сегодня — это гарантия бесперебойной работы предприятия завтра, независимо от внешних экономических колебаний. Сотрудничество с опытными заводами, обладающими историей развития и широким спектром выпускаемой продукции, от насосов до сложной арматуры, становится залогом устойчивости инфраструктурных проектов в самых суровых условиях.
Источники информации и нормативная база
- ГОСТ 33259-2015. Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до 20,0 МПа.
- ГОСТ Р 53402-2009. Арматура трубопроводная. Общие требования к маркировке.
- Федеральная служба по экологическому, технологическому и атомному надзору (Ростехнадзор) — нормативные документы.
- Информационное агентство EnergyLand — аналитика ТЭК и рынка оборудования.
- Хабр — профильные обсуждения промышленных технологий и инженерии.
