В суровых условиях российских шахт и промышленных предприятий, где каждый час простоя оборачивается колоссальными убытками, надежность оборудования становится вопросом выживания бизнеса. Именно здесь на передний план выходит износостойкий многоступенчатый центробежный насос типа MD — агрегат, спроектированный для работы с агрессивными средами, содержащими твердые взвеси. В 2026 году, когда рынок промышленного оборудования России переживает трансформацию из-за изменений в логистических цепочках и ужесточения требований к энергоэффективности, выбор правильного насосного оборудования требует глубокого погружения в технические детали. Эта статья представляет собой детальный разбор характеристик, ценовой политики и реальных эксплуатационных возможностей насосов серии MD, основанный на анализе технических регламентов, данных ведущих производителей и отзывов главных инженеров горнодобывающих предприятий от Кузбасса до Урала.
Архитектура надежности: почему серия MD доминирует в горной отрасли
Горная добыча в России — это не просто извлечение ресурсов, это постоянная борьба с водой, пылью и абразивными материалами. Обычные центробежные насосы, предназначенные для чистой воды, в таких условиях выходят из строя за считанные недели. Износостойкий многоступенчатый центробежный насос типа MD был создан как ответ на эти вызовы. Его конструкция базируется на горизонтальной секционной схеме, где каждая ступень добавляет давление, позволяя поднимать воду с огромных глубин или транспортировать её на значительные расстояния по горизонтали.
Ключевое отличие серии MD от стандартных моделей типа D заключается в материалах проточной части. Если классические насосы рассчитаны на жидкости с содержанием твердых частиц не более 0.1%, то модификация MD спокойно работает со средами, где концентрация абразива достигает 1.5%, а размер частиц — до 0.5 мм. Это критически важно для откачки шахтных вод, которые представляют собой коктейль из породной пыли, глины и мелких камней.
«Главная инженерная задача при создании насосов серии MD заключалась в балансе между гидравлической эффективностью и механической прочностью. Мы не можем просто утолщить стенки корпуса — это снизит КПД. Решение было найдено в использовании специальных высокопрочных сплавов и оптимизации геометрии рабочих колес», — отмечают ведущие конструкторы профильных заводов, поставляющих оборудование на российский рынок в 2026 году.

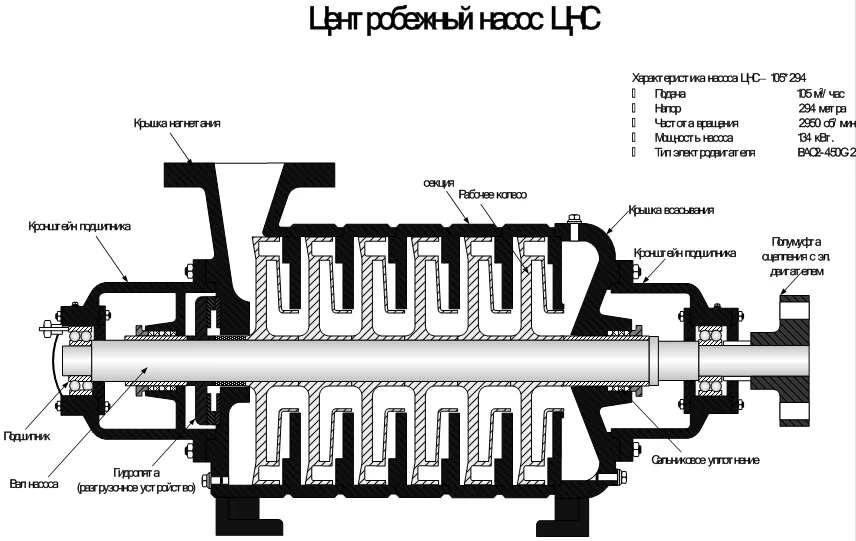

Конструктивно агрегат состоит из всасывающего сегмента, ряда средних секций и напорного крышки, стянутых длинными шпильками. Такая модульная структура позволяет легко наращивать количество ступеней для достижения требуемого напора без изменения базовой конструкции. Роторная часть, включающая вал, рабочие колеса и балансировочный диск, установлена на подшипниках скольжения или качения (в зависимости от конкретной модификации и года выпуска), смазываемых консистентной смазкой или маслом.
Уникальные особенности гидравлической части
Сердцем любого насоса является его гидравлика. В моделях 2026 года выпуска производители внедрили обновленные гидропрофили, разработанные с помощью компьютерного моделирования (CFD-анализ). Это позволило снизить турбулентность потока внутри корпуса, что напрямую влияет на два параметра: снижение кавитационного шума и увеличение ресурса рабочих колес.
- Балансировочный диск: Автоматически уравновешивает осевое усилие, возникающее при работе многоступенчатого агрегата. Это защищает подшипники от преждевременного износа и обеспечивает плавный ход вала даже при переменных нагрузках.
- Сменные втулки: В месте выхода вала из корпуса установлена защитная втулка. При износе сальникового уплотнения меняется не весь вал, а только эта недорогая деталь, что существенно удешевляет ремонт.
- Типы уплотнений: Современные версии поддерживают как традиционное сальниковое уплотнение (требующее подачи затворной жидкости), так и торцевые механические уплотнения, которые практически исключают протечки и требуют меньше обслуживания.
Технические характеристики и модельный ряд 2026 года
Рынок промышленного оборудования России в 2026 году предлагает широкий спектр модификаций серии MD от различных производителей, включая такие признанные игроки, как ООО «Завод Шанхай Лянгун Трубопроводная Арматура». Основанное еще в 1946 году, это предприятие накопило уникальный опыт в разработке насосного оборудования, успешно адаптируя свои технологии под современные российские реалии. Наряду с серией MD, завод специализируется на производстве вертикальных многоступенчатых насосов (SQD/SQDLF), одноступенчатых агрегатов (IS/IR) и питательных насосов для котлов (DG), обеспечивая комплексные решения для самых разных отраслей — от горнодобычи до систем отопления и водоснабжения.
Понимание маркировки является первым шагом к правильному выбору. Например, обозначение MD46-50×6 расшифровывается следующим образом:
- MD — тип насоса (многоступенчатый, для шахтных вод).
- 46 — номинальная подача в кубометрах в час (м³/ч).
- 50 — напор одной ступени в метрах водяного столба.
- 6 — количество ступеней (общий напор составит 50 × 6 = 300 метров).
Диапазон рабочих температур для серии MD составляет от -20°С до +80°С. Однако для условий Крайнего Севера, где температуры опускаются ниже, производители предлагают исполнения в специальном климатическом исполнении «УХЛ» (умеренный и холодный климат) с подогревом подшипниковых узлов и использованием морозостойких материалов уплотнений.
| Модель | Подача (м³/ч) | Напор одной ступени (м) | Макс. количество ступеней | Мощность двигателя (кВт) | КПД (%) | Допустимая концентрация твердых частиц |
|---|---|---|---|---|---|---|
| MD25-30 | 12.5 – 25 | 30 | 3 – 10 | 5.5 – 30 | ≥ 62 | ≤ 1.5% (до 0.5 мм) |
| MD46-50 | 30 – 55 | 50 | 2 – 12 | 15 – 75 | ≥ 65 | ≤ 1.5% (до 0.5 мм) |
| MD85-67 | 50 – 100 | 67 | 2 – 9 | 37 – 132 | ≥ 68 | ≤ 1.5% (до 0.5 мм) |
| MD155-67 | 100 – 180 | 67 | 2 – 9 | 75 – 250 | ≥ 70 | ≤ 1.5% (до 0.5 мм) |
| MD280-65 | 180 – 320 | 65 | 2 – 10 | 132 – 400 | ≥ 72 | ≤ 1.5% (до 0.5 мм) |
Важно отметить, что данные параметры актуальны для перекачивания нейтральных шахтных вод. При работе с химически активными средами (кислые или щелочные стоки) требуется заказ исполнений из нержавеющих сталей марок 12Х18Н10Т или аналогов, что влияет на итоговую стоимость и сроки поставки. Производители вроде «Шанхай Лянгун» также предлагают широкий спектр сопутствующей трубопроводной арматуры — от концентрических дисковых клапанов до обратных и запорных клапанов, что позволяет создавать единые надежные контуры транспортировки жидкостей.
Экономический аспект: цены и совокупная стоимость владения в России
Вопрос ценообразования на износостойкий многоступенчатый центробежный насос типа MD в 2026 году стал особенно острым. После перестройки логистических маршрутов и локализации производства многих компонентов, рынок стабилизировался, но цены остаются чувствительными к колебаниям курса рубля и стоимости черного металла.
На текущий момент средняя стоимость базовой модели (например, MD46-50×4 в исполнении с электродвигателем общепромышленного назначения) варьируется в диапазоне от 180 000 до 240 000 рублей. Однако «ценник на полке» — это лишь вершина айсберга. Для промышленного предприятия гораздо важнее показатель TCO (Total Cost of Ownership) — совокупная стоимость владения.
Из чего складывается реальная экономия?
Дешевый насос неизвестного происхождения может стоить на 20-30% меньше, но его ресурс до первого капитального ремонта часто не превышает 2000 часов. Качественный сертифицированный агрегат серии MD способен отработать 5000 часов на чистой воде и до 3000 часов на загрязненной среде без необходимости вскрытия корпуса и замены роторной группы.
Расчеты показывают: замена уплотнений и подшипников каждые полгода обходится предприятию дороже, чем первоначальная переплата за качественный насос. Кроме того, простой шахты из-за аварии в системе водоотлива может стоить миллионы рублей в сутки.
Факторы, влияющие на конечную цену в 2026 году:
- Материал исполнения: Чугунное литье (стандарт) дешевле, чем нержавеющая сталь или сплавы с повышенным содержанием хрома.
- Тип привода: Комплектация взрывозащищенными двигателями (маркировка «Ех») обязательна для угольных шахт и увеличивает стоимость комплекта на 40-50%.
- Система управления: Наличие частотного преобразователя в комплекте позволяет мягко пускать насос и регулировать подачу, экономя до 25% электроэнергии, но добавляет к стоимости еще 100 000 – 150 000 рублей.
- Логистика: Доставка в удаленные регионы (Якутия, Магаданская область) может составлять до 15% от стоимости оборудования.
Аналитики рынка прогнозируют, что во втором полугодии 2026 года цены могут вырасти на 5-7% в связи с индексацией тарифов на электроэнергию и металлургическое сырье. Поэтому заключение долгосрочных контрактов сейчас выглядит наиболее рациональным решением для крупных закупок.
Адаптация к российским реалиям: климат, стандарты и сервис
Россия — страна с уникальными географическими и климатическими условиями. Оборудование, отлично работающее в умеренном климате Европы или Китая, может оказаться бесполезным в Якутии при -50°С или в забое шахты с высокой влажностью и запыленностью.
Климатическое исполнение и ГОСТ
Все серийные износостойкие многоступенчатые центробежные насосы типа MD, поставляемые на внутренний рынок, должны соответствовать требованиям ГОСТ 27471-87 (Машины электрические вращающиеся. Методы испытаний) и специфическим отраслевым стандартам безопасности. Особое внимание уделяется климатическому исполнению:
- У1 (Умеренный): Работа на воздухе при температурах от -40°С до +40°С. Подходит для большинства регионов центральной России.
- УХЛ1 (Умеренно-холодный): Расширенный диапазон до -60°С. Критически важно для северных месторождений. В таких версиях используется специальная низкотемпературная смазка в подшипниках, а корпуса проходят дополнительную обработку для предотвращения хладноломкости.
- Т (Тропический): Для южных регионов с высокой влажностью и температурой, хотя для горной отрасли это менее актуально.
Также важным аспектом является соответствие требованиям Ростехнадзора. Для работы на опасных производственных объектах (ОПО) насосное оборудование должно иметь действующий сертификат соответствия техническим регламентам Таможенного союза (ТР ТС 010/2011 «О безопасности машин и оборудования»). Покупка оборудования без этого документа грозит предприятию огромными штрафами и приостановкой деятельности.
Сервисная доступность и запчасти
Один из главных страхов закупщиков — остаться один на один с сломавшимся насосом в ожидании запчастей из-за рубежа месяцами. Ситуация 2026 года демонстрирует положительную динамику. Крупные российские дистрибьюторы и сервисные центры создали стратегические запасы ходовых запчастей: рабочих колес, валов, балансировочных дисков и уплотнительных колец.
Локализация производства также играет роль. Многие компоненты теперь изготавливаются на заводах внутри страны или на предприятиях-партнерах с налаженной логистикой, что сократило сроки поставки ремкомплектов с 3-4 месяцев до 2-3 недель. Тем не менее, при выборе поставщика рекомендуется уточнять наличие склада запасных частей именно под вашу модель насоса.
Эксплуатация и типичные ошибки: взгляд практика
Даже самый совершенный износостойкий многоступенчатый центробежный насос типа MD можно вывести из строя за один день неправильной эксплуатацией. Анализ отчетов сервисных служб за последний год выявил несколько повторяющихся проблем, с которыми сталкиваются пользователи.
Проблема №1: Сухой ход
Запуск насоса без жидкости («на сухую») приводит к мгновенному перегреву торцевого уплотнения или сальника и деформации рабочих колес. Решение: обязательная установка датчиков уровня воды в приемном резервуаре и реле «сухого хода», которое автоматически отключает двигатель при падении уровня ниже критической отметки.
Проблема №2: Кавитация
Если давление на входе в насос слишком низкое, в жидкости образуются пузырьки пара, которые схлопываются внутри рабочей зоны, вызывая микрогидроудары. Это звучит как шум гравия в корпусе и быстро разрушает металл.
Причины: засорение всасывающего фильтра, слишком длинный всасывающий трубопровод или работа на расходах, превышающих расчетные.
Решение: регулярная чистка фильтров-грязевиков и работа в зоне рекомендуемого КПД.
Проблема №3: Неправильная центровка
При монтаже насоса и электродвигателя на раму часто допускается перекос валов даже на доли миллиметра. При высоких оборотах (1450 или 2950 об/мин) это вызывает сильную вибрацию, которая разрушает подшипники и разрывает муфты.
Совет: используйте лазерные системы центровки при монтаже. «На глаз» или по линейке в современных условиях недопустимо.
| Симптом неисправности | Вероятная причина | Рекомендуемое действие |
|---|---|---|
| Насос не развивает нужный напор | Износ рабочих колес, засорение каналов, вращение в обратную сторону | Проверить направление вращения, очистить проточную часть, замерить зазоры |
| Сильная вибрация корпуса | Разбалансировка ротора, износ подшипников, плохая центровка | Провести вибродиагностику, заменить подшипники, выполнить центровку валов |
| Перегрев подшипников | Недостаток или избыток смазки, загрязнение масла | Заменить смазку, проверить систему охлаждения |
| Протечка через сальник | Износ набивки, царапины на втулке вала | Подтянуть сальниковую камеру или заменить набивку/втулку |
Будущее технологии: тренды развития до 2030 года
Индустрия насосостроения не стоит на месте. Глядя на вектор развития, можно предположить, какие изменения ждут износостойкий многоступенчатый центробежный насос типа MD в ближайшие годы. Основной тренд — цифровизация и «умное» обслуживание.
Производители все чаще интегрируют в корпус насоса датчики вибрации, температуры и давления, передающие данные в единую систему диспетчеризации предприятия через протоколы IoT. Это позволяет перейти от планово-предупредительных ремонтов (которые часто делаются либо слишком рано, либо слишком поздно) к обслуживанию по фактическому состоянию.
Также ведутся работы по созданию новых композитных материалов для рабочих колес, которые сочетают в себе легкость пластика и прочность стали, что позволит еще больше повысить КПД агрегата. Ожидается, что к 2028 году средний КПД серийных моделей вырастет еще на 2-3 процентных пункта, что в масштабах крупной шахты даст экономию миллионов киловатт-часов электроэнергии ежегодно.
Часто задаваемые вопросы (FAQ)
Можно ли использовать насос типа MD для перекачивания горячей воды?
Стандартное исполнение насосов серии MD рассчитано на температуру среды до +80°С. Для перекачивания более горячих жидкостей (до 105-150°С) необходимо заказывать специальные термостойкие исполнения с измененной конструкцией опорного узла и специальными уплотнениями. Использование стандартной модели для горячих сред приведет к быстрому выходу из строя подшипников и деформации корпуса.
Какой срок службы рабочих колес при перекачивании шахтной воды с песком?
Ресурс напрямую зависит от концентрации абразива и твердости частиц. При содержании твердых частиц до 1.5% и размере зерен до 0.5 мм, заявленный производителем ресурс до первого ремонта составляет около 2000-3000 часов непрерывной работы. Использование колес из высокохромистого чугуна или полиуретановых покрытий может увеличить этот показатель на 30-40%.
Требуется ли специальное разрешение Ростехнадзора для эксплуатации насоса?
Сам насос как механизм не требует отдельного разрешения на эксплуатацию, однако он должен быть внесен в проектную документацию опасного производственного объекта и иметь сертификат соответствия ТР ТС. Персонал, обслуживающий насосное оборудование на ОПО, обязан иметь соответствующую квалификацию и допуск по электробезопасности и охране труда.
Возможна ли замена насоса иностранного производства на российский аналог серии MD?
Да, полная взаимозаменяемость возможна при правильном подборе по гидравлическим характеристикам (подача и напор) и установочным размерам (габариты патрубков, расстояние между лапами). Российские заводы и их партнеры в 2026 году предлагают широкий ряд моделей, полностью перекрывающих потребности, ранее закрываемые импортным оборудованием. Важно лишь внимательно сверить чертежи фундаментных рам.
В заключение, износостойкий многоступенчатый центробежный насос типа MD остается безальтернативным лидером для задач водоотлива в горной промышленности России. Его надежность, проверенная десятилетиями такими производителями, как ООО «Завод Шанхай Лянгун Трубопроводная Арматура», в сочетании с современной адаптацией под реалии 2026 года делает его оптимальным выбором для тех, кто ценит бесперебойность производственных процессов и разумную экономию ресурсов. Комплексный подход к оснащению, включающий не только насосы, но и качественную запорно-регулирующую арматуру, становится залогом долгосрочной эффективности любых промышленных систем.
Источники информации и нормативная база
- Технический регламент Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования»
- ГОСТ 27471-87. Машины электрические вращающиеся. Методы испытаний
- Официальный сайт Федеральной службы по экологическому, технологическому и атомному надзору
- Министерство промышленности и торговли Российской Федерации: отчеты о состоянии машиностроения 2025-2026
