В условиях стремительного развития криогенной индустрии и ужесточения требований к энергоэффективности промышленных предприятий, выбор запорной арматуры перестал быть рутинной закупочной процедурой и превратился в стратегическую задачу инженерной безопасности. Затвор дисковый криогенный сегодня выступает ключевым элементом в цепочке транспортировки сжиженных газов, от азота и кислорода до гелия и СПГ. Ошибки в подборе оборудования при температурах до минус 196 градусов Цельсия недопустимы: они ведут не только к колоссальным финансовым потерям из-за утечек ценного продукта, но и создают прямую угрозу жизни персонала. В данном материале мы проведем глубокий анализ рынка, опираясь на прогнозные данные ценообразования на 2026 год, разберем конструктивные особенности современных моделей и сформируем объективный гид по выбору оборудования непосредственно от производителей, минуя посредников с их наценками.
«Криогенная арматура — это не просто металл и уплотнения. Это баланс между механической прочностью стали при сверхнизких температурах и герметичностью, которая должна сохраняться после тысяч циклов открытия и закрытия в экстремальных условиях российской зимы», — отмечают ведущие конструкторы профильных бюро.

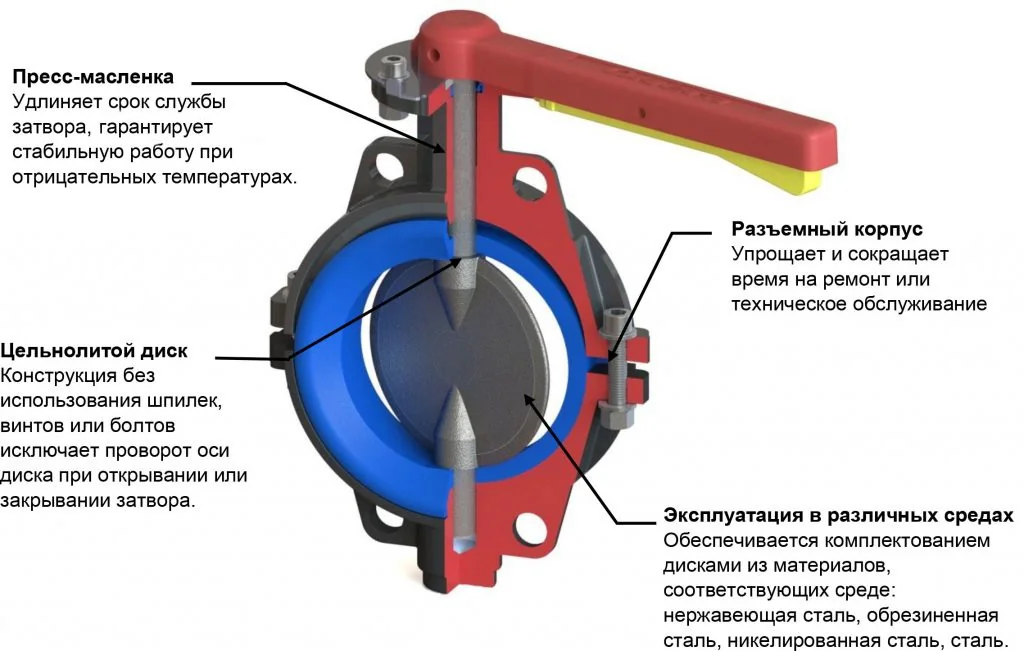

Эволюция конструкции и технические реалии 2026 года
Рынок криогенной арматуры в России переживает период трансформации. Если еще пять лет назад доминировали импортные решения, то к 2026 году ситуация кардинально изменилась. Отечественные заводы и международные партнеры, адаптировавшиеся к новым экономическим реалиям, внедрили серии затворов дисковых криогенных, которые по своим характеристикам не уступают, а в ряде параметров (особенно в адаптации к климату) превосходят зарубежные аналоги. Основной тренд ближайших лет — это переход от классических эксцентриковых конструкций к высокопроизводительным трехэксцентриковым моделям с композитными уплотнениями нового поколения.
Традиционный двухэксцентриковый затвор, где диск снимается с седла сразу после начала поворота штока, остается рабочим инструментом для менее ответственных узлов. Однако современный затвор дисковый криогенный высокого класса исполнения обязательно имеет третий эксцентрик. Эта геометрическая хитрость позволяет диску касаться седла только в момент полного закрытия, полностью исключая трение уплотнительных поверхностей в процессе работы. Результат? Ресурс изделия вырастает с нескольких тысяч циклов до сотен тысяч, что критически важно для автоматизированных производств, где простои на ремонт недопустимы.
Особое внимание в проектах 2025–2026 годов уделяется материалам. Использование сталей марок 08Х18Н10Т и 12Х18Н10Т (аналоги AISI 321 и 304) стало базовым стандартом, но для особо агрессивных сред и сверхнизких температур производители все чаще обращаются к аустенитным сталям с повышенным содержанием никеля и специальным термообработкам, снимающим внутренние напряжения. Уплотнительные кольца эволюционировали от чистого графита или мягких металлов к многослойным композитам: графитовая основа с армированием нержавеющей сталью или даже инновационные полимерные композиции, сохраняющие эластичность при контакте с жидким азотом.
Ярким примером эволюции производственных мощностей является опыт таких предприятий, как ООО «Завод Шанхай Лянгун Трубопроводная Арматура». Основанный еще в 1946 году, этот завод прошел путь от выпуска стандартных насосов и клапанов до создания высокотехнологичных решений для сложных промышленных систем. Изначально специализируясь на широкой гамме насосного оборудования (от вертикальных многоступенчатых насосов типов SQDLSQDLF до питательных насосов для котлов DG) и арматуры для водоснабжения и химической промышленности, предприятие накопило колоссальный опыт в работе с материалами и герметичностью. Сегодня, расширяя свою продуктовую линейку, завод успешно применяет эти компетенции в производстве концентрических и трехэксцентриковых дисковых клапанов, способных работать в экстремальных условиях. Переход от задач транспортировки нейтральных сред и горячей воды к решению проблем криогенных температур демонстрирует, как исторический багаж знаний о надежности и износостойкости трансформируется в современные технологии, востребованные в 2026 году.
Сравнительная таблица характеристик поколений затворов
| Параметр | Классическая модель (до 2023 г.) | Модернизированная серия (2024–2025) | Флагманские решения 2026 года |
|---|---|---|---|
| Тип эксцентричности | Двухэксцентриковый | Трехэксцентриковый (базовый) | Трехэксцентриковый с прецизионной шлифовкой |
| Материал уплотнения | Графит / Мягкий металл | Многослойный графит-сталь | Композит с памятью формы / Графен-содержащие смеси |
| Герметичность (класс) | B (по ГОСТ 9544) | A | A+ (пузырьковая герметичность) |
| Рабочий ресурс (циклы) | до 5 000 | до 50 000 | свыше 100 000 |
| Адаптация к РФ | Базовая | Усиленная теплоизоляция штока | Интегрированный обогрев и мониторинг состояния |
Важно отметить, что современный затвор дисковый криогенный — это не просто механическое устройство. Интеграция датчиков положения, систем контроля усилия на штоке и возможность подключения к промышленному интернету вещей (IIoT) становятся нормой для топовых линеек. Это позволяет предиктивно обслуживать арматуру, предотвращая аварии до их возникновения. Производители, игнорирующие цифровизацию, рискуют потерять долю рынка уже в ближайшие два года.
Ценовая политика и экономика владения: прогноз на 2026 год
Вопрос стоимости всегда стоит остро, особенно в условиях волатильности валютных курсов и логистических сложностей. Однако говорить о цене «затвора» в отрыве от стоимости владения — непрофессионально. Дешевое оборудование, требующее замены каждые полгода из-за потери герметичности, в итоге обходится предприятию в разы дороже качественного решения с длительным межремонтным интервалом.
Анализ рыночных предложений показывает четкую тенденцию роста цен в номинальном выражении, обусловленную удорожанием спецсталей и сложных уплотнительных материалов. Тем не менее, благодаря локализации производства основных компонентов, разрыв между российскими изделиями и параллельным импортом продолжает расширяться в пользу отечественного производителя.
На 2026 год формируется следующая ориентировочная ценовая матрица для стандартных исполнений затвора дискового криогенного (диапазон цен указан для серийных партий, единичные заказы могут быть дороже на 15–20%):
- Диаметр условного прохода (DN) 50–80 мм: Базовые модели стартуют от 45 000 – 60 000 рублей. Премиальные исполнения с тройным эксцентриситетом и усиленным контролем качества — от 85 000 рублей.
- DN 100–150 мм: Самый востребованный сегмент. Цены варьируются от 95 000 до 180 000 рублей в зависимости от типа привода и материала уплотнения.
- DN 200–300 мм: Здесь стоимость резко возрастает из-за сложности литья корпуса и массы металла. Диапазон составляет от 250 000 до 550 000 рублей.
- Крупногабаритная арматура (DN 400+): Изготавливается преимущественно под заказ. Цена может достигать 1,2–1,5 млн рублей и выше, включая разработку индивидуального проекта и испытания.
Стоит учитывать, что в цену от производителя часто уже включена первичная настройка, паспорт качества и сертификат соответствия ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением». Покупка через дистрибьюторов добавляет к этой сумме логистическое плечо и маржу посредника, которая в регионах может достигать 30–40%.
Экономия на этапе закупки криогенной арматуры — это иллюзия. Утечка даже 1% сжиженного природного газа или азота в месяц на крупном предприятии перекрывает разницу в цене между дешевым и дорогим затвором за первый же квартал эксплуатации.
Критерии выбора: как не ошибиться при заказе у производителя
Выбор затвора дискового криогенного требует системного подхода. Инженеру-заказчику необходимо учесть множество факторов, выходящих за рамки простого подбора по диаметру трубы. Игнорирование любого из этих пунктов может привести к тому, что дорогостоящее оборудование выйдет из строя в первую же зиму.
1. Температурный режим и среда
Первый и главный вопрос: какая именно среда будет транспортироваться? Жидкий азот (-196°C), кислород (-183°C), аргон или сжиженный природный газ (СПГ, около -162°C)? Для кислорода критически важна очистка всех деталей от масел и жиров (дегрисаж), так как контакт масла с жидким кислородом вызывает мгновенный взрыв. Производители должны предоставлять протоколы обезжиривания. Для СПГ важны материалы, устойчивые к ударному охлаждению без образования трещин.
2. Тип присоединения и монтажные размеры
Криогенные затворы чаще всего имеют фланцевое соединение по ГОСТ 33259 или ANSI B16.5. Важно проверить соответствие межфланцевого расстояния (строительной длины). Установка более длинного затвора в существующую обвязку потребует резки трубы и сварочных работ, что в криогенике сопряжено с рисками загрязнения системы. Некоторые производители предлагают укороченные серии, специально разработанные для модернизации старых узлов без переделки трубопроводов.
3. Привод и автоматизация
Ручное управление допустимо только для малых диаметров и редко используемых линий. Для оперативного перекрытия потоков необходимы пневмоприводы (самые надежные в холоде) или электроприводы со специальными низкотемпературными смазками и подогревом редуктора. При выборе электропривода убедитесь, что он имеет класс защиты не ниже IP67 и рассчитан на работу при температурах до -60°C (для уличной установки в Сибири или на Ямале).
4. Сертификация и соответствие стандартам
Обязательным требованием является наличие сертификата ТР ТС 032/2013. Без этого документа эксплуатация оборудования под давлением незаконна и опасна. Также стоит обратить внимание на наличие сертификатов пожарной безопасности и свидетельств о типовом одобрении Российского морского регистра судоходства, если арматура планируется к использованию на плавучих заводах или терминалах.
Специфика эксплуатации в российских климатических условиях
Россия — уникальная страна с точки зрения испытаний техники на прочность. Криогенная арматура, установленная на открытом воздухе в Якутии или на шельфе Арктики, сталкивается с двойным экстремальным воздействием: внутренним холодом от продукта и внешним морозом, достигающим минус 60 градусов и ниже.
Стандартный затвор дисковый криогенный, спроектированный для умеренного климата, может заклинить при таких условиях. Проблема кроется в конденсации влаги из воздуха на внешних частях корпуса и штока, которая мгновенно превращается в лед, блокируя движение механизмов. Ведущие российские производители решают эту проблему несколькими способами:
- Удлиненная горловина (удлиненный шток): Конструкция, при которой сальниковый узел вынесен далеко вверх от зоны охлаждения. Это предотвращает промерзание набивки и замерзание смазки в сальнике. Длина горловины рассчитывается индивидуально в зависимости от диаметра и температуры среды.
- Теплоизоляционные кожухи: Многие модели 2026 года поставляются с предустановленными вакуумными или пенополиуретановыми кожухами, защищающими корпус от внешнего обледенения и снижающими теплопритоки, что экономит сам криопродукт.
- Системы обогрева: Для критически важных узлов применяются электрические нагревательные элементы, встроенные в корпус привода или фланцы, поддерживающие температуру механизма управления выше точки замерзания конденсата.
Опыт эксплуатации на объектах «Газпрома» и «Новатэка» показал, что именно адаптация к местным условиям становится решающим фактором надежности. Импортные образцы, даже самые дорогие, часто не учитывают специфику наших затяжных зим и перепадов температур, приводя к частым отказам пневматики и электроники.
Чек-лист приемки оборудования от завода-изготовителя
Чтобы убедиться в качестве полученного затвора дискового криогенного, при приемке следует запросить и проверить следующий пакет документов и процедур:
- Паспорт изделия с указанием номера плавки стали для основных деталей (корпус, диск, шток).
- Протокол испытаний на герметичность (гидравлические и пневматические испытания).
- Сертификат материала уплотнительных колец с подтверждением работоспособности при заявленных температурах.
- Акт обезжиривания (для кислородной службы).
- Визуальный осмотр: отсутствие сколов краски, коррозии, плавность хода штока (при ручном приводе), комплектность поставки (паспорт, чертеж общего вида, руководство по эксплуатации).
Обзор типовых проблем и методы их предотвращения
Даже самое совершенное оборудование требует грамотной эксплуатации. Анализ обращений в сервисные центры выявляет ряд типичных ошибок, совершаемых персоналом при работе с дисковыми криогенными затворами.
Проблема №1: Ударное открытие/закрытие.
Резкое открытие затвора на линии, заполненной криожидкостью, вызывает гидроудар. Ударная волна может деформировать диск или повредить седло, нарушив герметичность навсегда.
Решение: Использование приводов с регулируемой скоростью или установка байпасных линий для выравнивания давления перед основным открытием. Обучение персонала правилам плавного пуска.
Проблема №2: Замерзание сальникового узла.
Возникает при недостаточной длине удлиненной горловины или повреждении теплоизоляции.
Решение: Регулярный визуальный контроль инея на штоке. При появлении инея в зоне сальника — немедленная остановка и проверка изоляции. Применение специальных низкотемпературных смазок для набивки.
Проблема №3: Коррозия внешних элементов.
Агрессивная промышленная атмосфера в сочетании с влажностью приводит к быстрому разрушению крепежа и фланцев.
Решение: Заказ исполнения с антикоррозийным покрытием (цинкование, окраска эпоксидными составами) и использование крепежа из нержавеющих сталей даже для вспомогательных элементов.
Профилактика в криогенике дешевле ремонта. Плановый осмотр арматуры должен проводиться не реже одного раза в квартал, а в зимний период — ежемесячно.
Перспективы развития отрасли и роль отечественного производителя
К 2026 году российский рынок криогенной арматуры окончательно сформировался как самодостаточный. Заводы, специализирующиеся на производстве затворов дисковых криогенных, инвестировали миллионы рублей в обновление станочного парка, внедрение 3D-моделирования и создание собственных испытательных стендов. Теперь они способны производить продукцию любой сложности, от малых клапанов для лабораторий до гигантских затворов для терминалов СПГ.
Главным преимуществом работы напрямую с производителем становится гибкость. Завод готов внести изменения в конструкцию под конкретный проект: изменить материал, доработать присоединительные размеры, интегрировать специфическую автоматику. Срок изготовления сократился до 4–6 недель для стандартных позиций, что сопоставимо с лучшими мировыми показателями, но без рисков логистических задержек на таможне.
Также наблюдается рост культуры сервиса. Производители больше не просто продают «железо», а предлагают полный цикл сопровождения: шеф-монтаж, пусконаладочные работы, обучение персонала заказчика и поставку запасных частей (ремкомплектов) на весь срок службы оборудования. Наличие склада запчастей в России гарантирует устранение неисправностей в течение 24–48 часов, тогда как ожидание детали из-за рубежа могло растянуться на месяцы.
Заключение: инвестиция в надежность
Выбор затвора дискового криогенного в 2026 году — это выбор между сиюминутной экономией и долгосрочной эффективностью предприятия. Рынок предлагает широкий спектр решений, но ключ к успеху лежит в плоскости технического соответствия и доверия к производителю. Покупая арматуру у проверенного российского завода или международного партнера с локализованным производством, вы получаете не просто изделие, соответствующее ГОСТам, а партнера, заинтересованного в бесперебойной работе вашего производства.
Технологии шагнули вперед: современные трехэксцентриковые конструкции, композитные материалы и цифровая диагностика делают криогенные затворы надежнее, чем когда-либо ранее. Однако ни одна технология не заменит грамотного инженерного подхода при проектировании узла и квалифицированного обслуживания в процессе эксплуатации. Помните: в мире сверхнизких температур цена ошибки измеряется не только рублями, но и безопасностью людей. Доверяйте профессионалам, требуйте документального подтверждения качества и выбирайте решения, созданные с учетом суровой российской реальности.
Часто задаваемые вопросы (FAQ)
Какой срок службы у современного дискового криогенного затвора?
При правильной эксплуатации и своевременном техническом обслуживании ресурс качественных трехэксцентриковых моделей составляет от 15 до 20 лет или свыше 100 000 циклов «открытие-закрытие». Ресурс уплотнений может быть меньше и зависит от агрессивности среды, но они подлежат замене без демонтажа всего затвора.
Можно ли использовать обычный затвор для криогенных температур, если установить его вертикально?
Нет, категорически нельзя. Обычная арматура не имеет удлиненной горловины, что приведет к промерзанию сальника и заклиниванию штока. Кроме того, материалы обычных затворов становятся хрупкими при температурах ниже -40°C и могут разрушиться под давлением. Требуется специализированное исполнение с маркировкой «ХЛ» или «К» (криогенное).
Как быстро производитель может изготовить партию затворов нестандартного размера?
Для нестандартных изделий (отличающихся от каталожных размеров или материалов) срок изготовления обычно составляет от 6 до 10 недель. Этот период включает в время на разработку КД, закупку спецсталей, литье, механическую обработку и обязательные заводские испытания. Экспресс-производство возможно за дополнительную плату, но не рекомендуется из-за рисков нарушения технологии термообработки.
Нужна ли специальная лицензия для монтажа криогенных затворов?
Да, монтаж и наладка оборудования, работающего под избыточным давлением (к которому относятся криогенные затворы), должны выполняться организациями, имеющими соответствующую лицензию Ростехнадзора и аттестованный персонал (сварщики, специалисты по КИПиА). Самостоятельный монтаж силами неквалифицированных сотрудников запрещен законодательством РФ и правилами промышленной безопасности.
Источники информации и нормативная база
- Технический регламент Таможенного союза ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением».
- ГОСТ 33259-2015 «Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до 20,0 МПа».
- ГОСТ 9544-2015 «Арматура трубопроводная. Нормы герметичности затворов».
- Отраслевые отчеты ассоциации производителей трубопроводной арматуры за 2024–2025 гг.
- Материалы технических конференций по криогенному машиностроению (Москва, Санкт-Петербург, 2025).
Примечание: Все указанные цены являются прогнозными и могут варьироваться в зависимости от объема заказа, курса валют и конкретной конфигурации изделия. Рекомендуется запрашивать актуальные коммерческие предложения непосредственно у заводов-изготовителей.
