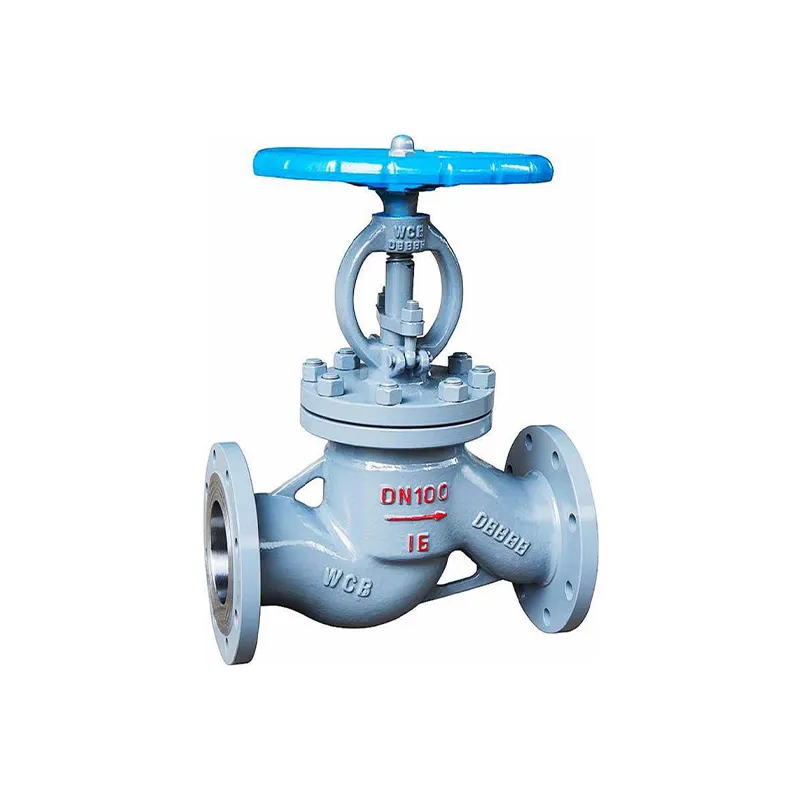

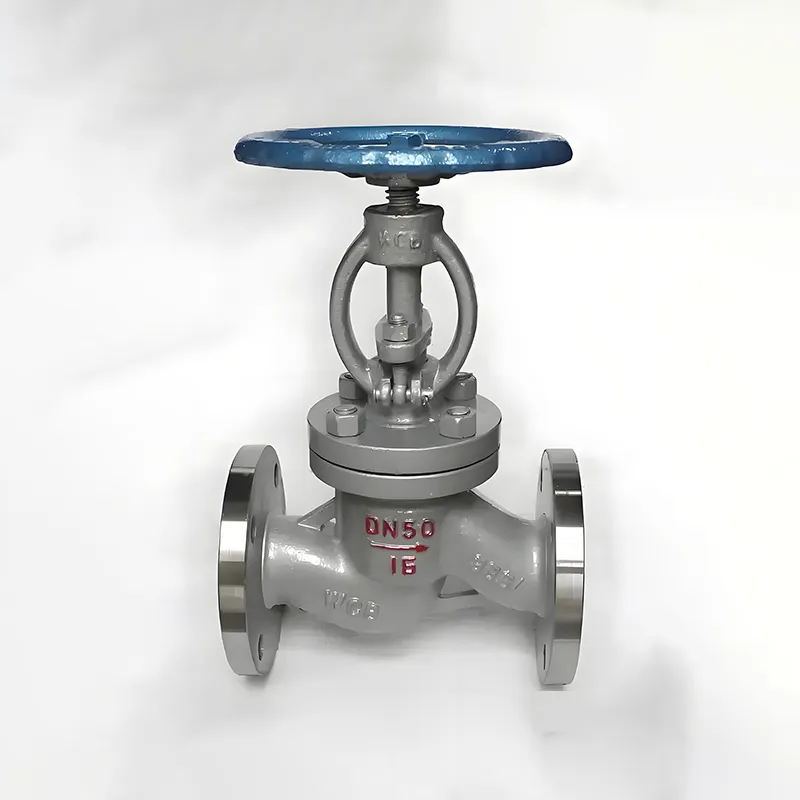

Клапан запорный
Запорный клапан (традиционное название — вентиль) является важнейшим типом трубопроводной арматуры, выполняющим как запорную, так и регулирующую функции. Его конструкция и принцип работы в корне отличаются от задвижек: управление потоком осуществляется за счет поступательного (вертикального) перемещения шпинделя, который опускает или поднимает запирающий элемент — золотник (тарельчатой или конусной формы) вдоль центральной оси седла.
Описание
маркер
Назначение и принцип действия
Запорный клапан (традиционное название — вентиль) является важнейшим типом трубопроводной арматуры, выполняющим как запорную, так и регулирующую функции. Его конструкция и принцип работы в корне отличаются от задвижек: управление потоком осуществляется за счет поступательного (вертикального) перемещения шпинделя, который опускает или поднимает запирающий элемент — золотник (тарельчатой или конусной формы) вдоль центральной оси седла. Изменение площади кольцевого зазора между золотником и седлом позволяет плавно управлять расходом или полностью перекрывать поток. Именно эта специфика механики наделяет запорные клапаны рядом неоспоримых преимуществ.
Ключевые особенности и технические преимущества
1. Прецизионное регулирование расхода и отличные дросселирующие свойства
Это главное и наиболее выдающееся преимущество вентиля. Поскольку высота подъема золотника находится практически в линейной зависимости от площади проходного сечения, оператор может с высокой точностью контролировать положение шпинделя, обеспечивая плавное, непрерывное и точное регулирование расхода среды. При приближении к закрытому положению золотник способен эффективно дросселировать высокоскоростные потоки, снижая эрозионный износ уплотнительных поверхностей. Благодаря этому, запорные клапаны превосходят задвижки и являются оптимальным выбором для систем, требующих точного контроля расхода или давления (например, системы питания паровых котлов, линии подачи реагентов в химические реакторы, тепловые сети).
2. Исключительная односторонняя герметичность и минимальный класс протечки
В запорных клапанах применяется принцип принудительного уплотнения. При закрытии осевое усилие от шпинделя передается на золотник, плотно прижимая его к седлу, образуя линейный или поверхностный контакт (в зависимости от типа уплотнения: металл-по-металлу или с применением эластичных материалов). Такое принудительное прижатие создает высокое удельное давление на уплотнительных поверхностях, гарантируя абсолютную герметичность и практически нулевую внутреннюю протечку. Классический вентиль имеет однонаправленную конструкцию: рабочая среда должна подаваться «под золотник» (вход снизу, выход сверху). В закрытом положении давление самой среды дополнительно поджимает золотник к седлу, усиливая герметичность, а также изолирует сальниковый узел шпинделя от прямого воздействия высокого давления.
3. Быстрое срабатывание и высокая ремонтопригодность
В отличие от задвижек, требующих полного поднятия клина, рабочий ход золотника в вентиле очень мал — как правило, он составляет всего около 1/4 от номинального диаметра (DN) седла. Это обеспечивает гораздо более высокую скорость открытия и закрытия. Конструктивно большинство промышленных клапанов имеют разборный корпус (с крышкой на болтах и шпинделем с выносной или внутренней резьбой). Для проведения технического обслуживания — притирки, замены или очистки уплотнительных поверхностей — достаточно демонтировать крышку и извлечь узел «шпиндель-золотник» целиком. Нет необходимости вырезать или демонтировать весь корпус клапана из трубопровода, что радикально упрощает ремонт, снижает затраты и время простоя (downtime).
4. Широкая область применения и вариативность монтажа
Из-за S-образного изменения направления потока внутри корпуса вентили обладают повышенным гидравлическим сопротивлением, однако это компенсируется превосходным контролем над средой. Они применяются для воды, пара, нефтепродуктов, газов и агрессивных химических веществ. Клапаны отличаются компактностью. При установке на вертикальных участках трубопровода строго соблюдается правило подачи среды «под золотник» для максимизации герметичности. Для специфических задач выпускаются специализированные модификации, снижающие потерю давления: угловые (Angle globe valve) и прямоточные (Y-образные / Y-pattern) клапаны, адаптирующиеся под различные монтажные требования.
Резюме
Стратегическое преимущество запорного клапана заключается в идеальном сочетании точности контроля, безупречной герметичности и простоты обслуживания. Это не просто «канал» с минимальным сопротивлением, а прецизионный «регулятор» и надежный «отсекатель» в трубопроводной системе. На критически важных узлах, требующих частого маневрирования, точного дозирования или 100% гарантии отсутствия протечек, запорные клапаны создают непреодолимый барьер безопасности и точности в рамках любого современного производственного процесса.
